Jedes Gerät
hat seinen Platz.
18 Funktionsbauteile für Netz, PV, Speicher und Verbraucher. Mit Betriebsmittelkennzeichen, Bezeichnung und eigenen Anschlussdaten.
Schaltplansoftware für Fachbetriebe
Gute Planung.Klare Verbindungen.
Von der ersten Idee zum verständlichen Schaltplan. Mit ElectroCad zeichnen Sie Anlagen, verbinden Geräte und bringen Ihre Elektroplanung sauber aufs Papier.
Lokal auf Ihrem RechnerOhne Pflichtabo
Gewerbehalle · ElektroplanungBlatt 01
Ihre Planung. Klar verbunden.Geräte · Anschlüsse · Verbindungen
⌘ Für Elektro- und PV-Planung↗ PDF, SVG & DXF↔ Mit SonnenBilanz-Schnittstelle
Ein Arbeitsplatz für Ihren Plan
Das Wesentliche im Blick.
Bis ins Detail.
Bauteile auswählen, Anschlüsse verbinden und Eigenschaften direkt bearbeiten. Alles dort, wo Sie es beim Planen brauchen.

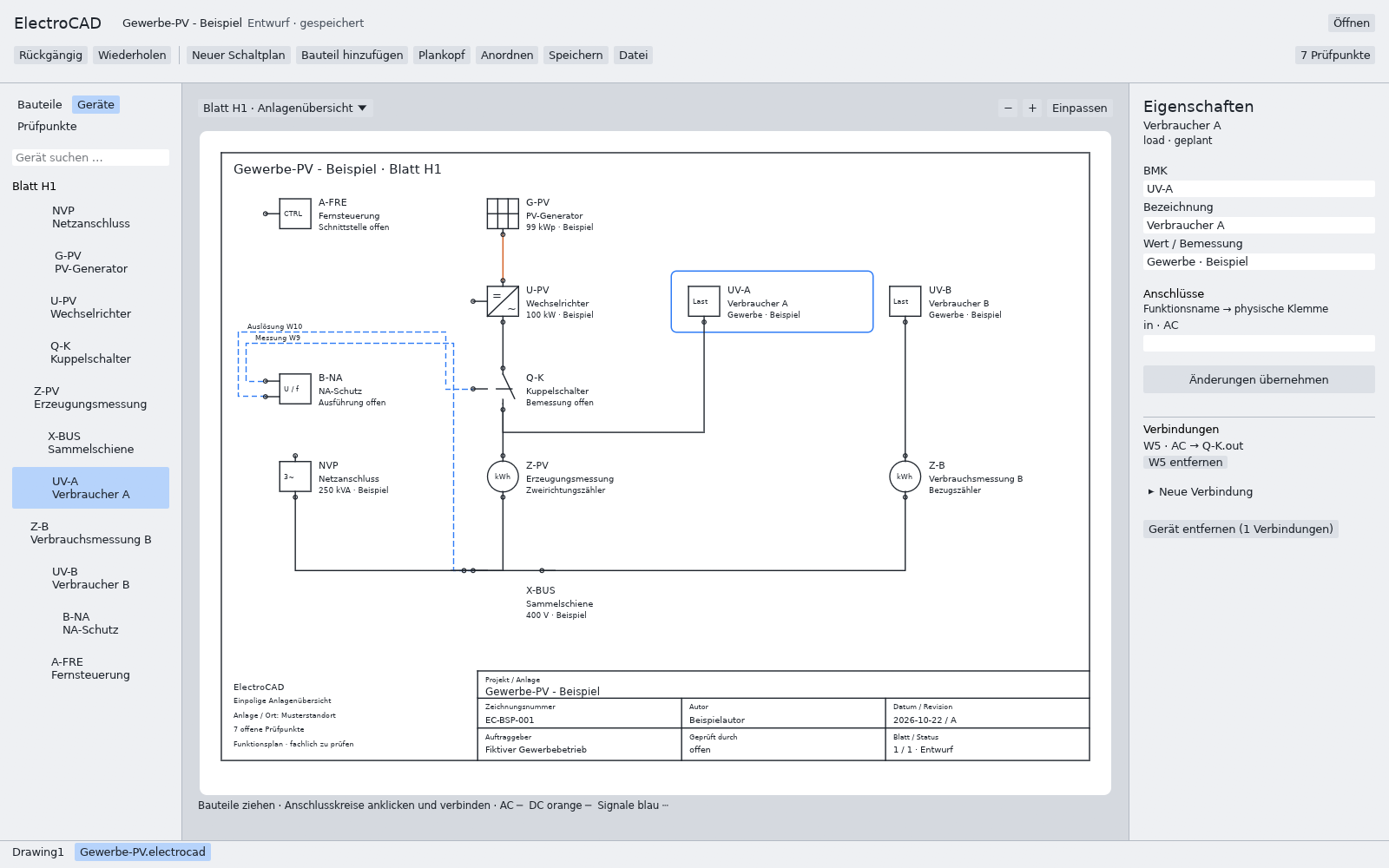

Originalansicht · fiktives Gewerbe-PV-Projekt · Softwarestand 0.2Exportierten Beispielplan ansehen ↗
Jedes Gerät
Mehr als
eine Linie.
Verbinden Sie konkrete Geräteanschlüsse. ElectroCad unterscheidet AC, DC und Signale und leitet Netze aus den Verbindungen ab.
Ein Plan, den man
weitergeben kann.
Projektangaben, Revision und Plankopf gehören dazu. Speichern Sie Ihr Projekt und geben Sie Zeichnungen als PDF, SVG oder DXF aus.
Von der Idee zur Ausgabe
Ein klarer Ablauf.
Ihr eigener Plan.
Starten Sie auf einem leeren Blatt oder übernehmen Sie eine vorhandene SonnenBilanz-Planung. Sie behalten die Kontrolle über jedes Gerät und jede Verbindung.
Passendes Bauteil in der Palette auswählen und im Plan platzieren. Betriebsmittelkennzeichen werden automatisch frei vergeben und lassen sich anschließend anpassen.
Zwei Anschlusskreise anklicken, um Geräte zu verbinden. Beim Verschieben folgen die Leitungen. Nicht passende Anschlussarten werden zurückgewiesen; Änderungen bleiben rückgängig zu machen.
Projekt, Zeichnungsnummer, Autor und Revision im Plankopf ergänzen. Das bearbeitbare Projekt als .electrocad speichern und eine grafische Kopie im passenden Format exportieren.
SonnenBilanz
PV-Anlage planen & bewerten
Schaltplan bearbeiten & dokumentierenZwei Werkzeuge. Ein guter Anschluss.
Von der SonnenBilanz
zum Schaltplan.
Mit SonnenBilanz planen und bewerten Sie Ihre PV-Anlage. ElectroCad übernimmt die exportierten Geräte- und Verbindungsdaten für die weitere Schaltplanbearbeitung.
Import prüfen, als eigenes Projekt übernehmen und gezielt weiterarbeiten. Die SonnenBilanz-Schnittstelle ist optional – ein neuer Plan beginnt genauso gut auf einem leeren Blatt.
SonnenBilanz kennenlernenÜberschaubar. Von Anfang an.
Einmal kaufen.
Dauerhaft planen.
Eine Dauerlizenz für Ihren Arbeitsplatz. Ihre erworbene Version bleibt nutzbar – auch wenn Sie später keine weiteren Funktionsupdates buchen.
ElectroCad · Einzelplatz
249,00 € einmalig
Lizenz & Leistungsumfang12 Monate Funktionsupdates inklusive. Kein Pflichtabo.
Gut zu wissen
Ihre Fragen.
Klare Antworten.
Für welche Pläne ist ElectroCad geeignet?
ElectroCad unterstützt einpolige elektrische Funktionsübersichten, etwa für PV-Anlagen und Gewerbeprojekte. Geräte, Anschlüsse und Verbindungen bilden gemeinsam das elektrische Grundmodell. Mehrpolige Spulen- und Kontaktzuordnungen sowie Klemmen- und Kabelpläne gehören noch nicht zum verfügbaren Umfang.
Auf welchen Rechnern läuft ElectroCad?
Der verfügbare Programmstand läuft unter Linux x86_64 mit kompatiblen Grafik- und Systembibliotheken. Die Anwendung wird lokal ausgeführt. Windows- und macOS-Pakete werden derzeit nicht angeboten. Wir klären Ihre Systemumgebung vor der Bereitstellung.
Bleiben meine Planungsdaten bei mir?
Ihre Projekte werden lokal als .electrocad-Datei gespeichert. Für die lokale Planbearbeitung ist kein Cloud-Konto erforderlich. Sie bestimmen, wo Sie Projekte aufbewahren und welche exportierten Dokumente Sie weitergeben.
Brauche ich SonnenBilanz für ElectroCad?
Nein. ElectroCad arbeitet eigenständig. Wenn Sie bereits SonnenBilanz nutzen, können Sie zusätzlich eine exportierte Verbindungsdatei im unterstützten Format übernehmen. Spätere Exporte werden nicht automatisch mit einem bearbeiteten Projekt synchronisiert.
Prüft ElectroCad die Einhaltung elektrotechnischer Normen?
Hinweise auf fehlende Angaben und unpassende Anschlüsse unterstützen die Bearbeitung. Eine vollständige elektrotechnische Auslegungs- oder Normprüfung ist damit nicht verbunden. Die fachliche Prüfung und Freigabe des Plans bleiben Aufgabe der verantwortlichen Fachkraft.
Der nächste Plan beginnt hier.
Erzählen Sie uns, was Sie vorhaben. Wir zeigen Ihnen ElectroCad.
